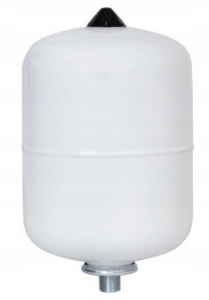

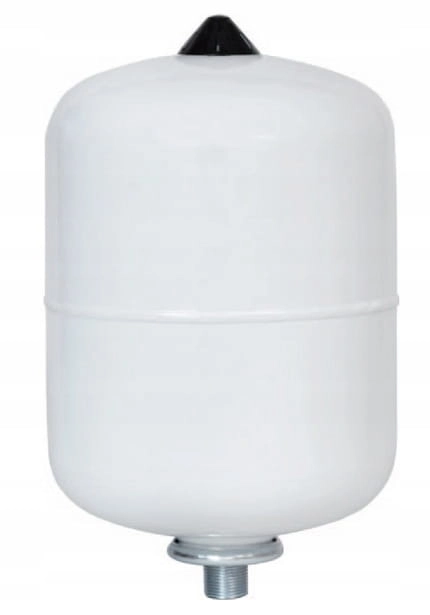

NACZYNIE SOLARNE 18L NS.18.IB

▶️ Ciśnieniowe naczynie wzbiorcze jest jednym z elementów zabezpieczających zamknięte układy instalacji solarnych. Ciśnieniowe naczynia wzbiorcze mogą być stosowane we wszystkich typach systemów grzewczych (jeżeli parametry techniczne ich konstrukcji na to pozwalają).

▶️ Główne zalety

• Możliwość obniżenia ciśnienia wstępnego naczynia za pomocą zaworu

• Możliwość podwyższenia ciśnienia wstępnego naczynia poprzez dopompowanie części gazowej zbiornika

• Samoczynne uzupełnianie płynu solarnego w układzie solarnym w przypadku ubytków poprzez drobne nieszczelności

• Optymalizację warunków do rozprowadzenia ciepła bez strat

• Utrzymanie ciepła płynu solarnego układów grzewczych na określonym poziomie

• Wyrównanie zmian rozszerzalności cieplnej płynu solarnego w układach solarnych bez jego ubytków

▶️ Wymiary i dane techniczne

Pojemność [l]: 18L

Średnica [mm]: 270

Wysokość [mm]: 415

Rozmiar przyłącza [R]: 3/4"

Ciśnienie wstępne [bar] 2,5

Ciśnienie robocze [bar] 10

Temperatura pracy [st.C] -10 +100

▶️ Konstrukcja i montaż

Ciśnieniowe naczynia wzbiorcze są stalowymi zbiornikami spawanymi, których przestrzeń wewnętrzna podzielona jest sprężystą membraną na dwie części: gazową i wodną. Część gazowa wyposażona jest w zaworek regulacji ciśnienia. Część wodną wypełnia nośnik ciepła z układu solarnego.

Właściwe ciśnienie w części gazowej stabilizuje ciśnienie całego układu centralnego ogrzewania ( układ zmieniając swą objętość zachowuje stałe ciśnienie). Ciśnieniowe naczynia wzbiorcze są dostarczane standardowo napełnione gazem o jednakowym ciśnieniu. W czasie montażu należy dostosować wartość ciśnienia w części gazowej do potrzeb układu grzewczego. Minimalna wartość ciśnienia roboczego wynosi 0,5 bara.

Ciśnieniowe naczynia wzbiorcze mogą być eksploatowane w układach grzewczych o temperaturze pracy do 140 st.C. W układach grzewczych z naczyniami wzbiorczymi musi zostać zastosowany co najmniej jeden zawór bezpieczeństwa, termometr i manometr.

Ciśnieniowe naczynie wzbiorcze zawieszane jest na wieszaku ściennym dostarczanym wraz z solarną grupą pompową GPS. Jest ono wkręcane do specjalnego złącza pozwalającego na wymianę naczynia bez potrzeby opróżniania instalacji solarnej.
