ZAMEK WPUSZCZANY Z197.J

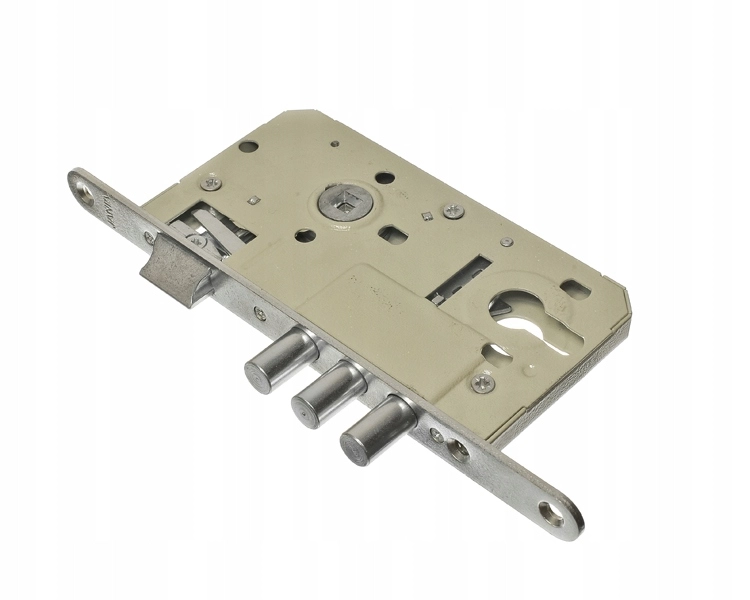

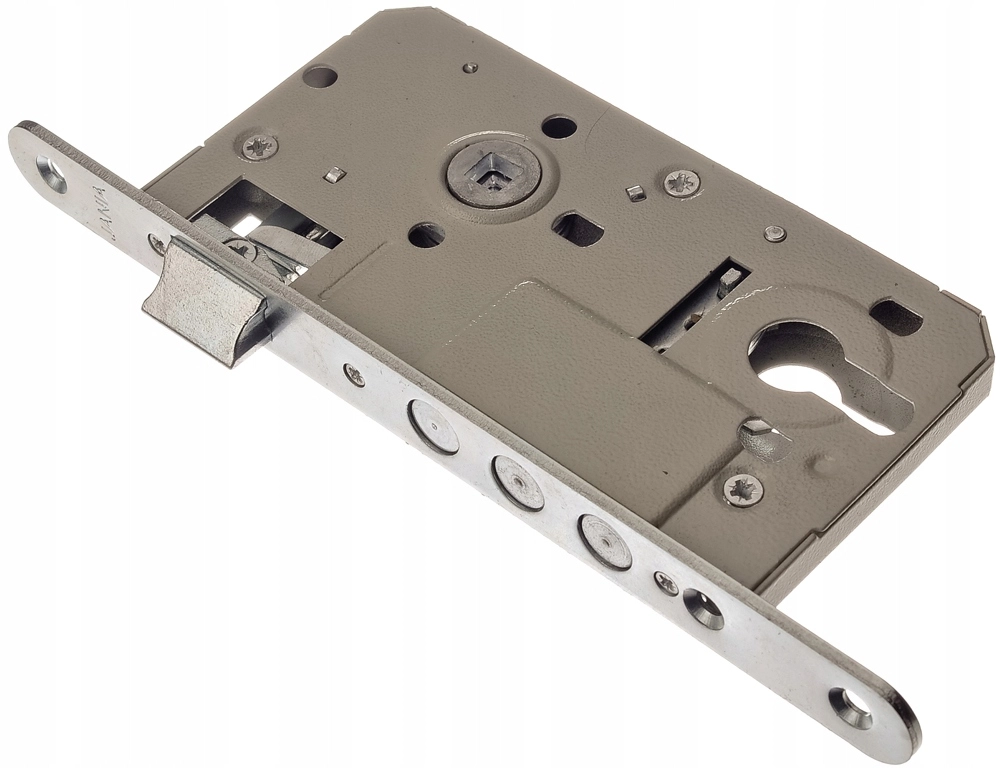

Zamek drzwiowy 72/50 mm na wkład z dźwignią bolcowy - 18, stolarski skręcany

Zamek produkowany przez czołowego polskiego producenta zamków JANIA

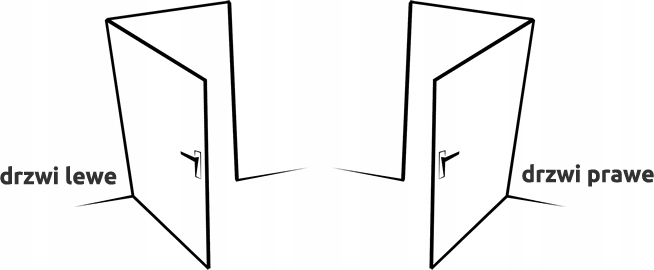

Zamek drzwiowy 72/50 mm na wkład z dźwignią bolcowy uniwersalny. Pasuje do drzwi lewych i prawych. Solidnie wykonany.

Dźwignia:

Tak

Zamiana strony Lewa/Prawa:

Tak

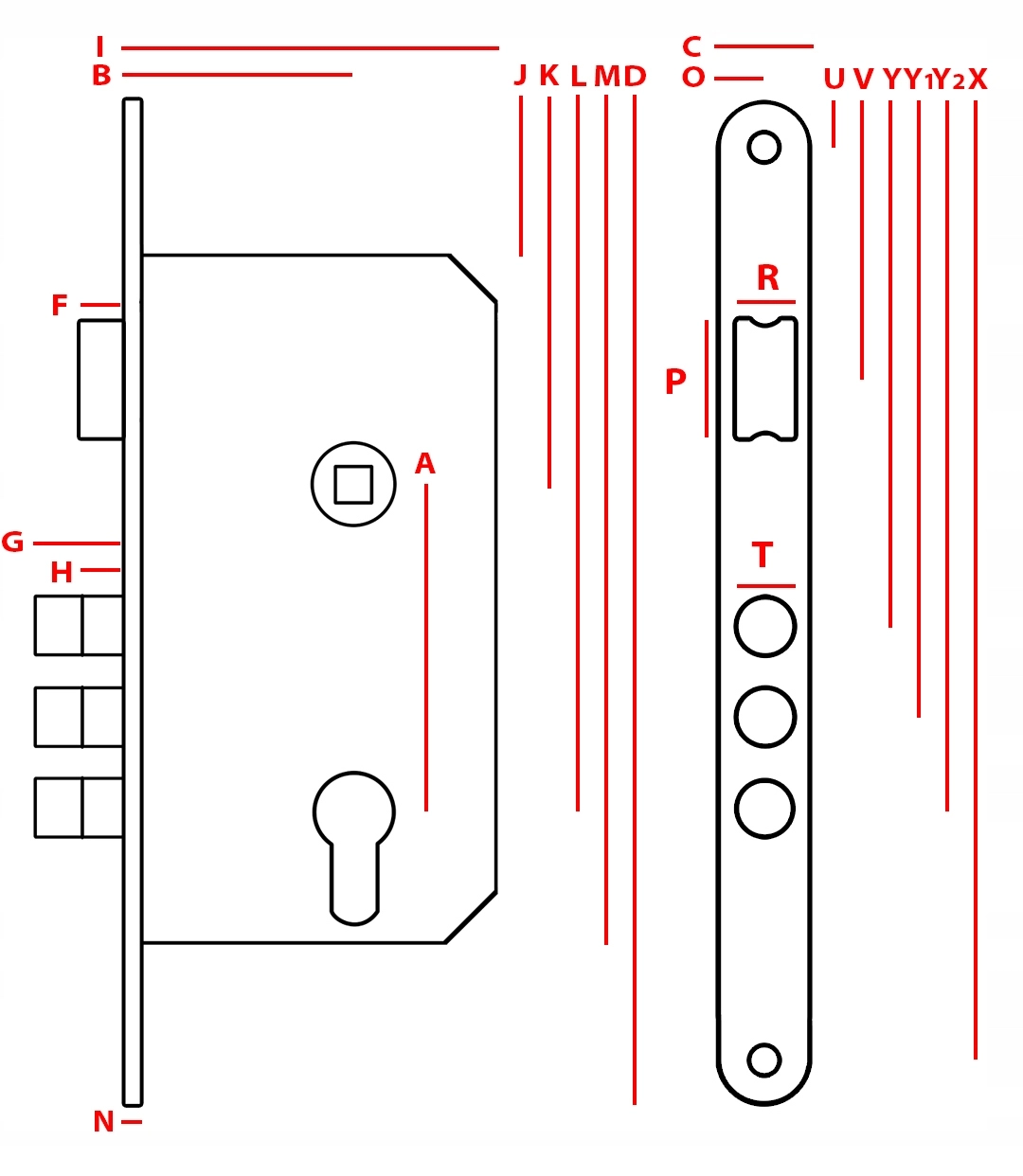

WYMIARY:

• I: 81,
• B: 50,
• F: 10,5,
• G: 21,
• H: 10,5,
• N: 3,
• A: 72,
• J: 33,5,
• K: 84,5,
• L: 156,5,
• M: 184,5,
• D: 220,
• C: 18,
• O: 9,
• U: 10,
• V: 60,7,
• Y: 114,2,
• Y1: 134,2,
• Y2: 154,2,
• X: 210,
• R: 12,
• P: 25,
• T: 12.

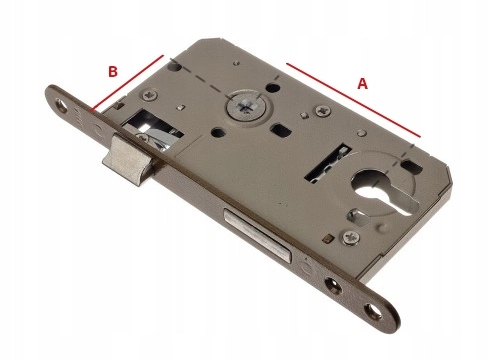

Rozstaw zamka

Podstawowe oznaczenie zamka przy zamkach tzw. podklamkowych (oprócz rygla posiadają także zapadkę, która porusza się za pomocą klamki) tworzą dwie liczby – np. 72/50.

Pierwsza liczba oznacza odległość (A) od osi otworu pod klamkę, do osi otworu pod klucz, wkładkę czy WC, natomiast druga liczba odpowiada odległości (B) od czoła zamka do osi otworu pod klamkę, pod klucz, wkładkę czy WC.

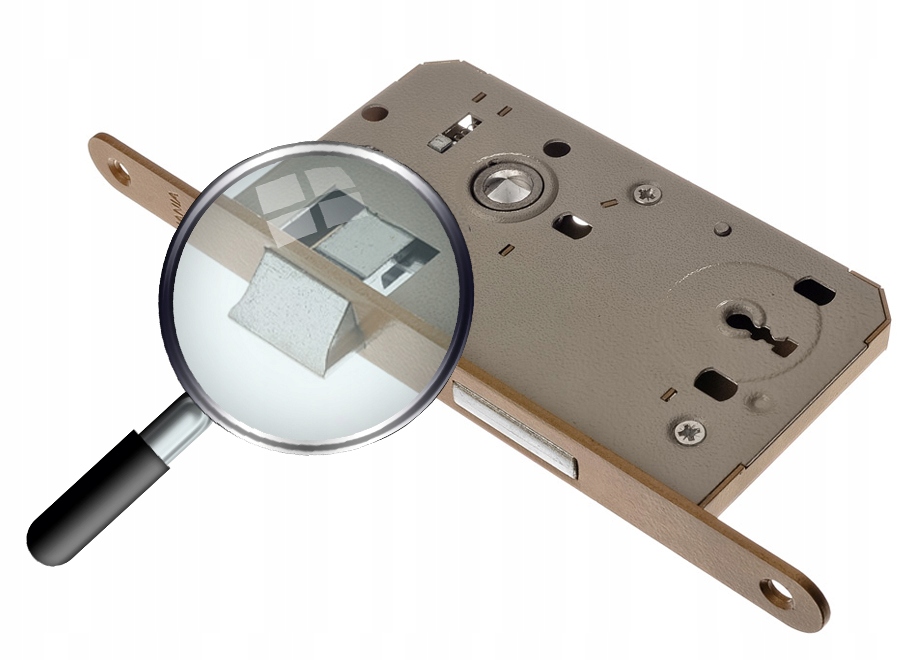

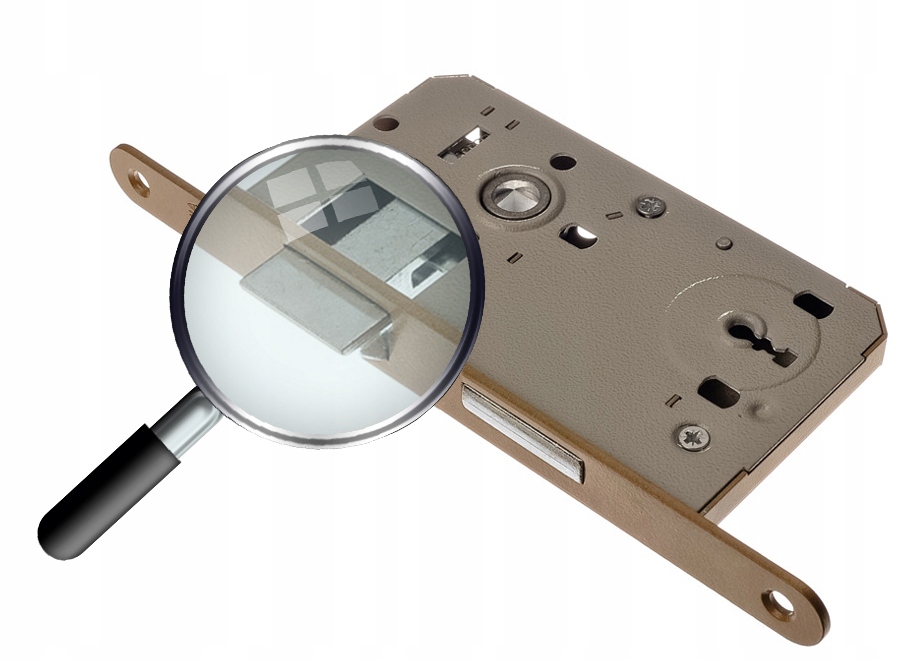

Zamiana z lewego na prawy

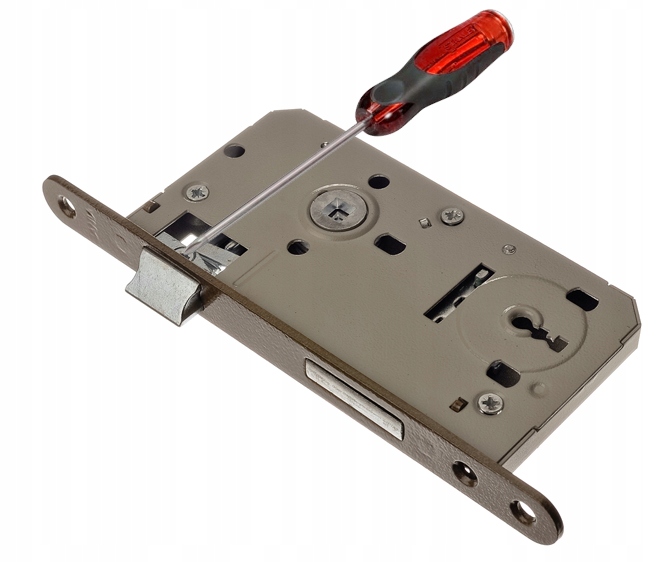

Część zamków w naszej ofercie ma możliwość zamiany zapadki. W tym celu odkręcamy śrubkę mocującą zapadkę do mechanizmu zamka (1), wyciągamy zapadkę (2), zamieniamy jej stronę, a następnie wkręcamy wcześniej wykręconą śrubkę (3).

Należy pamiętać, aby dokładnie i mocno dokręcić śrubkę!

Skład kompletu:

Zamek - x1
