ZAMEK WPUSZCZANY Z110.J

ZAMEK JANIA BRAMOWY

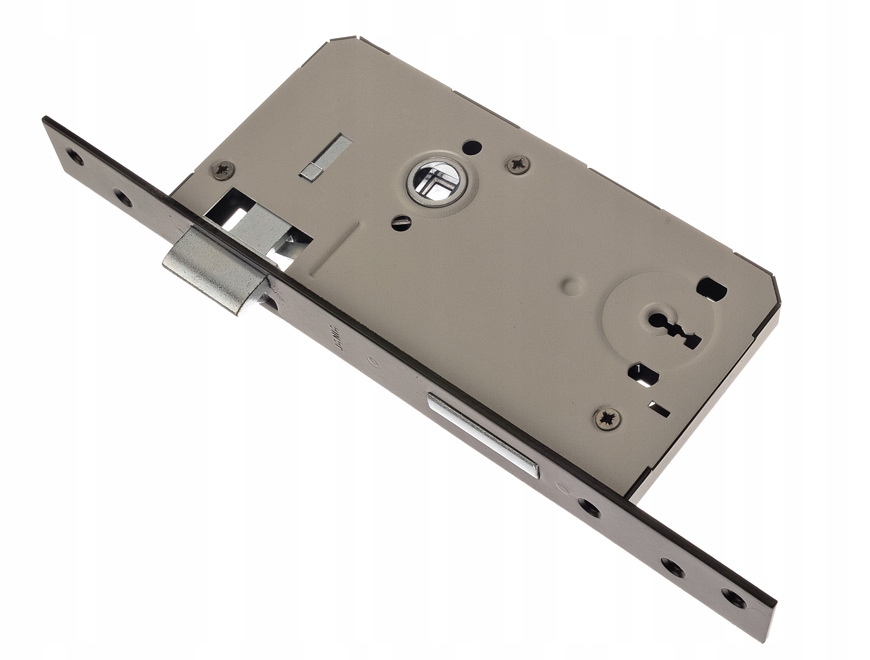

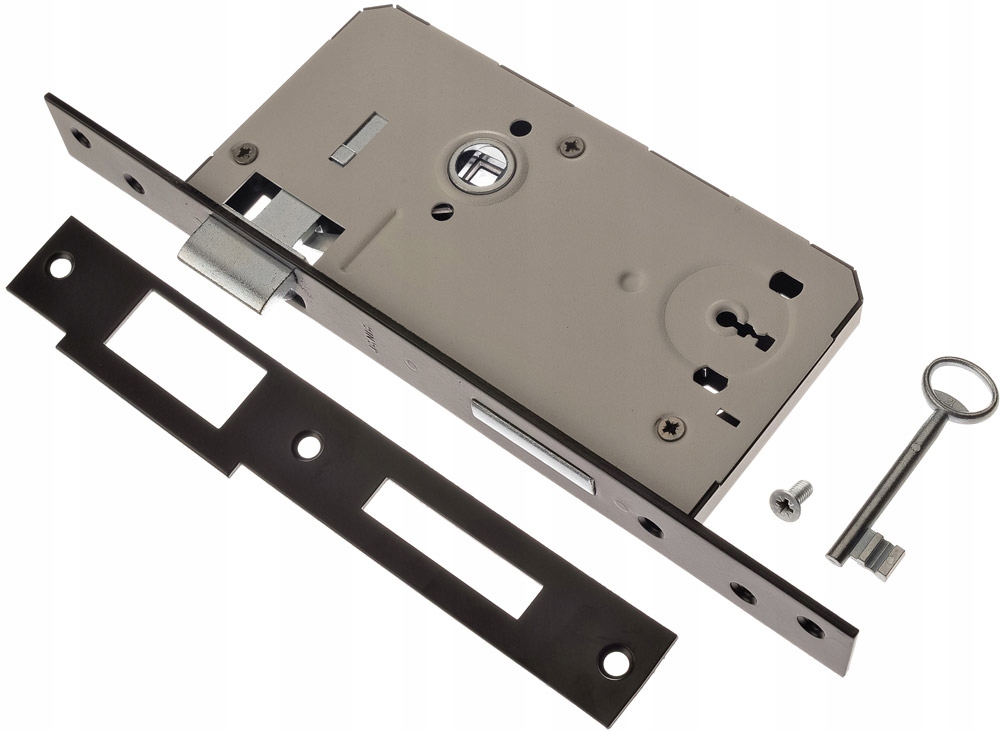

Zamek wpuszczany bramowy, klucz - prawy

Zamek Jania bramowy 90/63 wpuszczany, używany w szczególności do bram i furtek.

Zamek posiada otwór na trzpień 10x10 mm.

Zamek ma wbudowaną dźwignę, co oznacza możliwość cofnięcia zapadki za pomocą klucza.

ZAMEK BRAMOWY LEWY Z DŹWIGNIĄ

DŹWIGNIA:

• tak

ZMIANA STRONY LEWA/PRAWA:

• nie

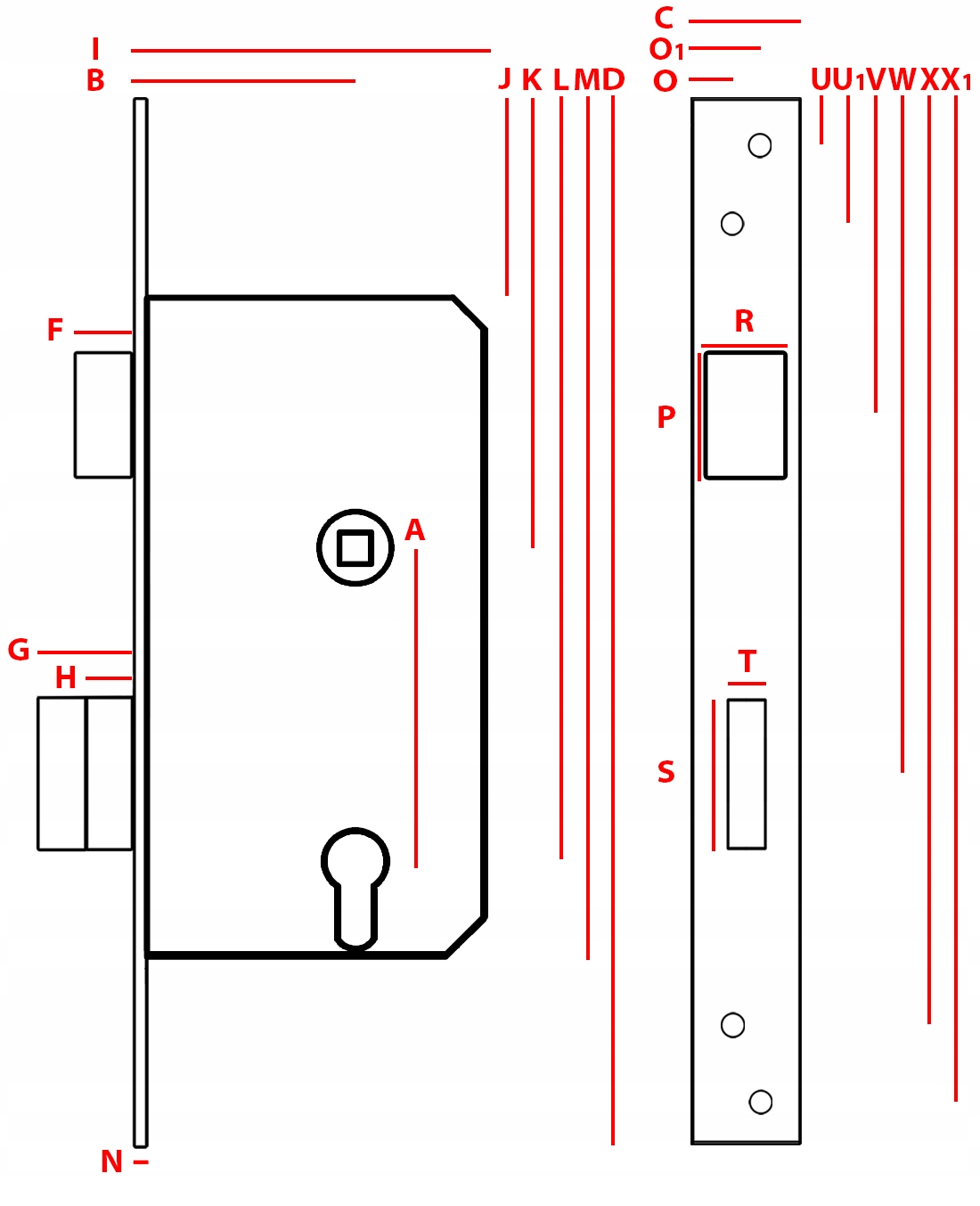

WYMIARY:

• I: 99 mm
• B: 63 mm
• F: 16,5 mm
• G: 27,3 mm
• H: 13,8 mm
• N: 3 mm
• A: 90 mm
• J: 53,5 mm
• K: 126,5 mm
• L: 216,5 mm
• M: 246 mm
• D: 300 mm
• C: 32 mm
• O1: 19,9 mm
• O: 12,1 mm
• U: 11,6 mm
• U1: 33,3 mm
• V: 88,1 mm
• W: 194,2 mm
• X: 166,1 mm
• X1: 287,6 mm
• R: 21,5 mm
• P: 34,5 mm
• T: 10 mm
• S: 43 mm

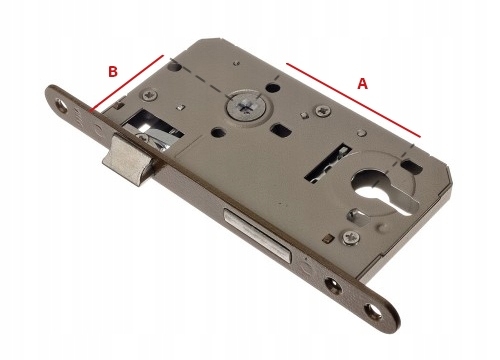

Rozstaw zamka

Podstawowe oznaczenie zamka przy zamkach tzw. podklamkowych (oprócz rygla posiadają także zapadkę, która porusza się za pomocą klamki) tworzą dwie liczby – np. 72/50.

Pierwsza liczba oznacza odległość (A) od osi otworu pod klamkę, do osi otworu pod klucz, wkładkę czy WC, natomiast druga liczba odpowiada odległości (B) od czoła zamka do osi otworu pod klamkę, pod klucz, wkładkę czy WC.

W zestawie znajdują się:

• zamek - 1x

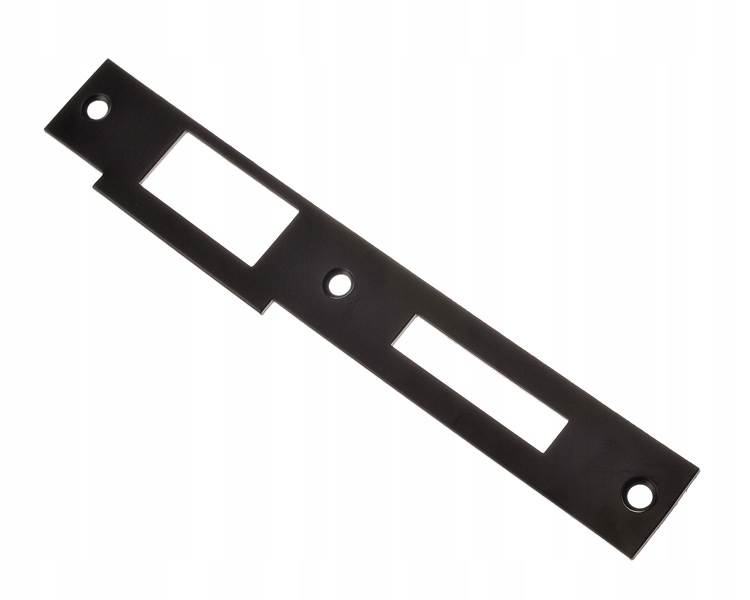

• zaczep - 1x

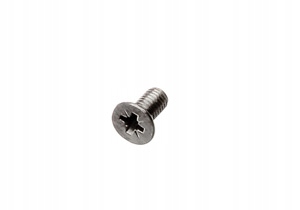

• wkręty - 7x

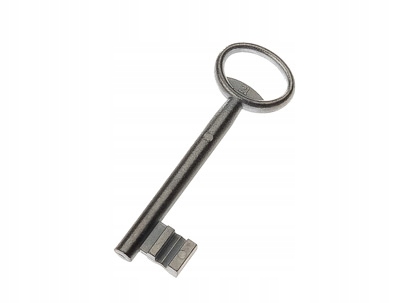

• klucze piórowe - 2x
