ZAMEK WĄSKI DO FURTKI BRAM DRZWI 90/22 JANIA WKŁAD
0
Opis

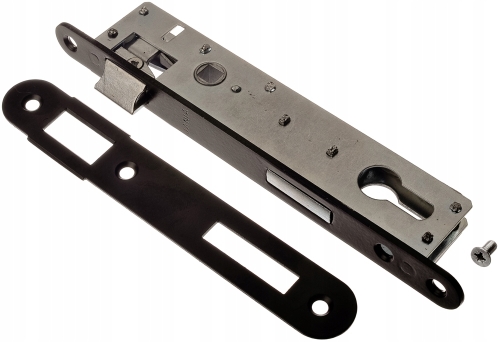

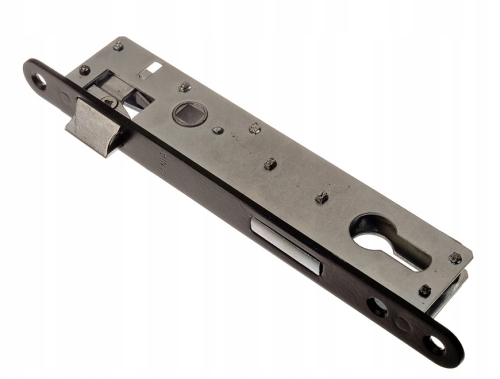

ZAMEK WPUSZCZANY Z075.J
ZAMEK "ZAPADKA" WKŁAD
Zamek firmy Jania wykonany jest bardzo precyzyjnie z najwyższej jakości materiałów.
Montaż zamka jest bardzo szybki i bezproblemowy.
Zamek uniwersalny nadaje się do wszystkich rodzajów drzwi wewnątrz i na zewnątrz.
Płyta montażowa zapewnia dodatkową stabilność i bezpieczeństwo.
SPECYFIKACJA
- Dźwignia: tak
- Zamiana strony Lewa/Prawa: tak
Wymiary:
- I: 39 mm
- B: 22 mm
- F: 9,5 mm
- H: 10 mm
- N: 3 mm
- A: 90 mm
- J: 21,5 mm
- K: 74,5 mm
- L: 164,5 mm
- M: 200 mm
- D: 220 mm
- C: 20 mm
- O: 10 mm
- U: 10,2 mm
- V: 45,8 mm
- W: 142,2 mm
- X: 208,8 mm
- R: 12 mm
- P: 25 mm
- T: 8 mm
- S: 33 mm
Rozstaw zamka
Podstawowe oznaczenie zamka przy zamkach tzw. podklamkowych (oprócz rygla posiadają także zapadkę, która porusza się za pomocą klamki) tworzą dwie liczby – np. 72/50.
Pierwsza liczba oznacza odległość (A) od osi otworu pod klamkę, do osi otworu pod klucz, wkładkę czy WC, natomiast druga liczba odpowiada odległości (B) od czoła zamka do osi otworu pod klamkę, pod klucz, wkładkę czy WC.

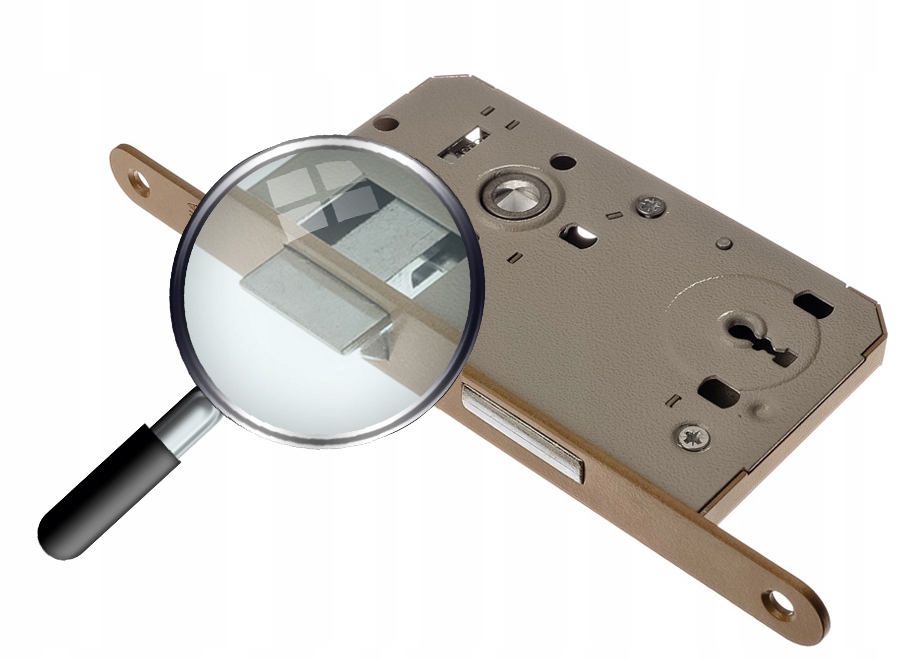

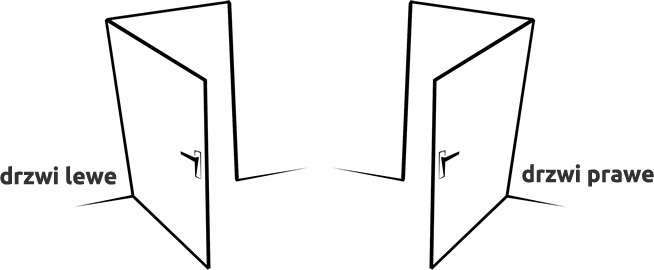

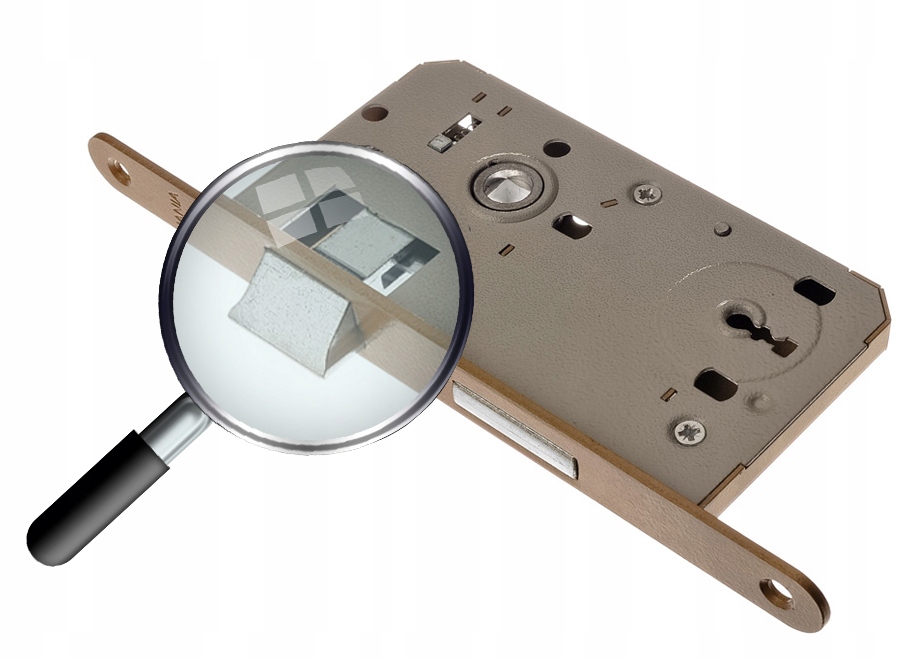

Zamiana z lewego na prawy

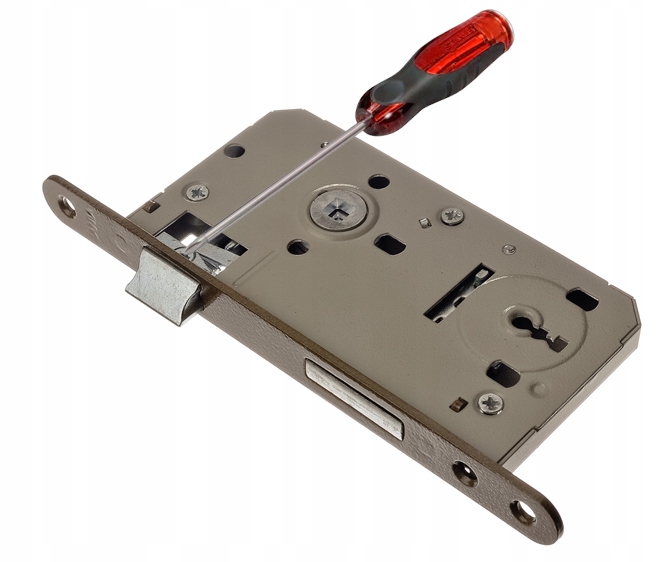

Część zamków w naszej ofercie ma możliwość zamiany zapadki. W tym celu odkręcamy śrubkę mocującą zapadkę do mechanizmu zamka (1), wyciągamy zapadkę (2), zamieniamy jej stronę, a następnie wkręcamy wcześniej wykręconą śrubkę (3).
Należy pamiętać, aby dokładnie i mocno dokręcić śrubkę!
Skład kompletu:
- Zamek - 1 szt

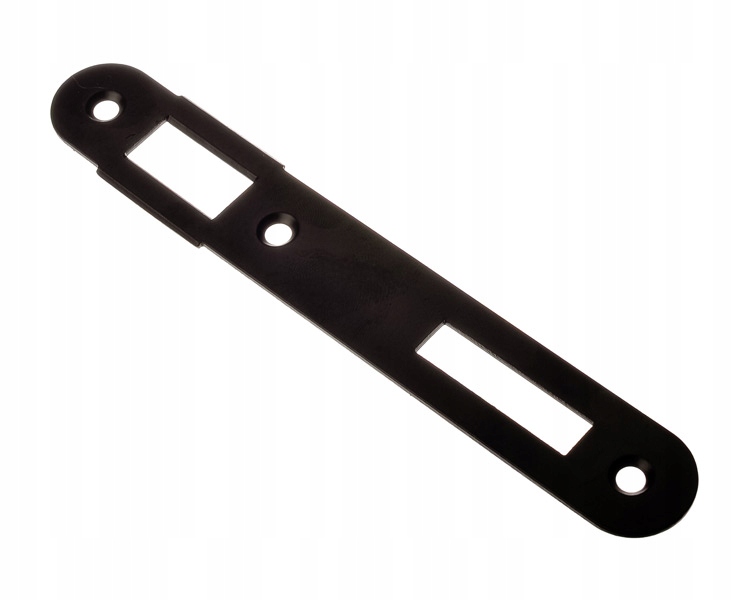

- Zaczep - 1 szt

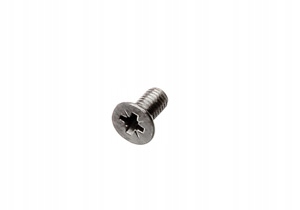

- Wkręty - 5 szt
