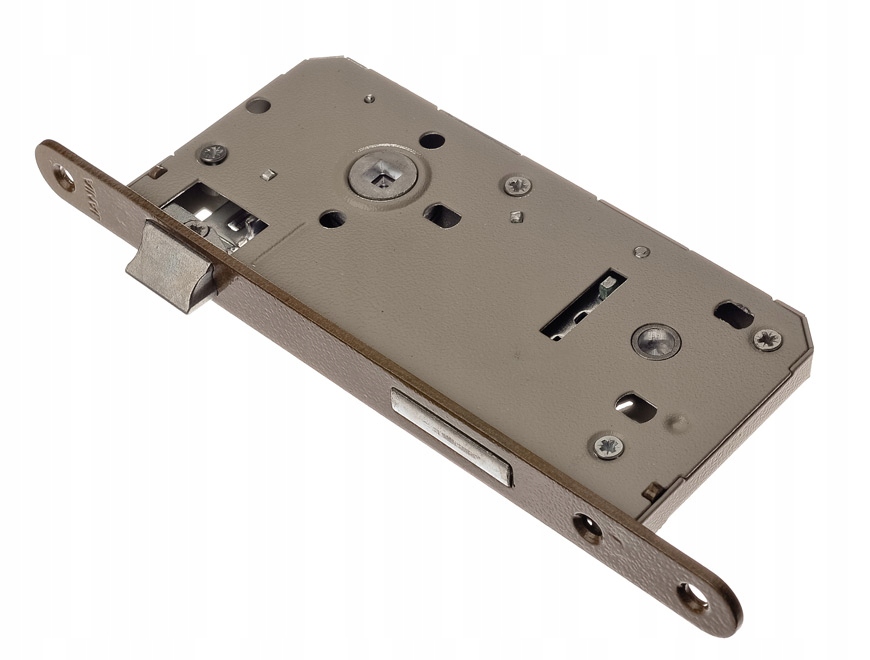

ZAMEK WPUSZCZANY Z089.J

ZAMEK JANIA 90/50 WC

Zamek wpuszczany do drzwi każdego typu, produkowany przez czołowego polskiego producenta zamków - JANIA.

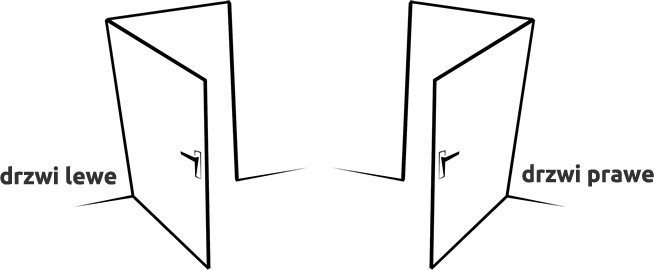

Zamek uniwersalny do drzwi prawych lub lewych - posiada bardzo prosty mechanizm zmiany zapadki z prawej strony na lewą.

Dźwignia: Tak

Zamiana strony Lewa/Prawa: Tak

Klasyfikacja wg pkt 4 PN-EN 12209:2005: 2 A 7 0 0 C 1 B D 2 A

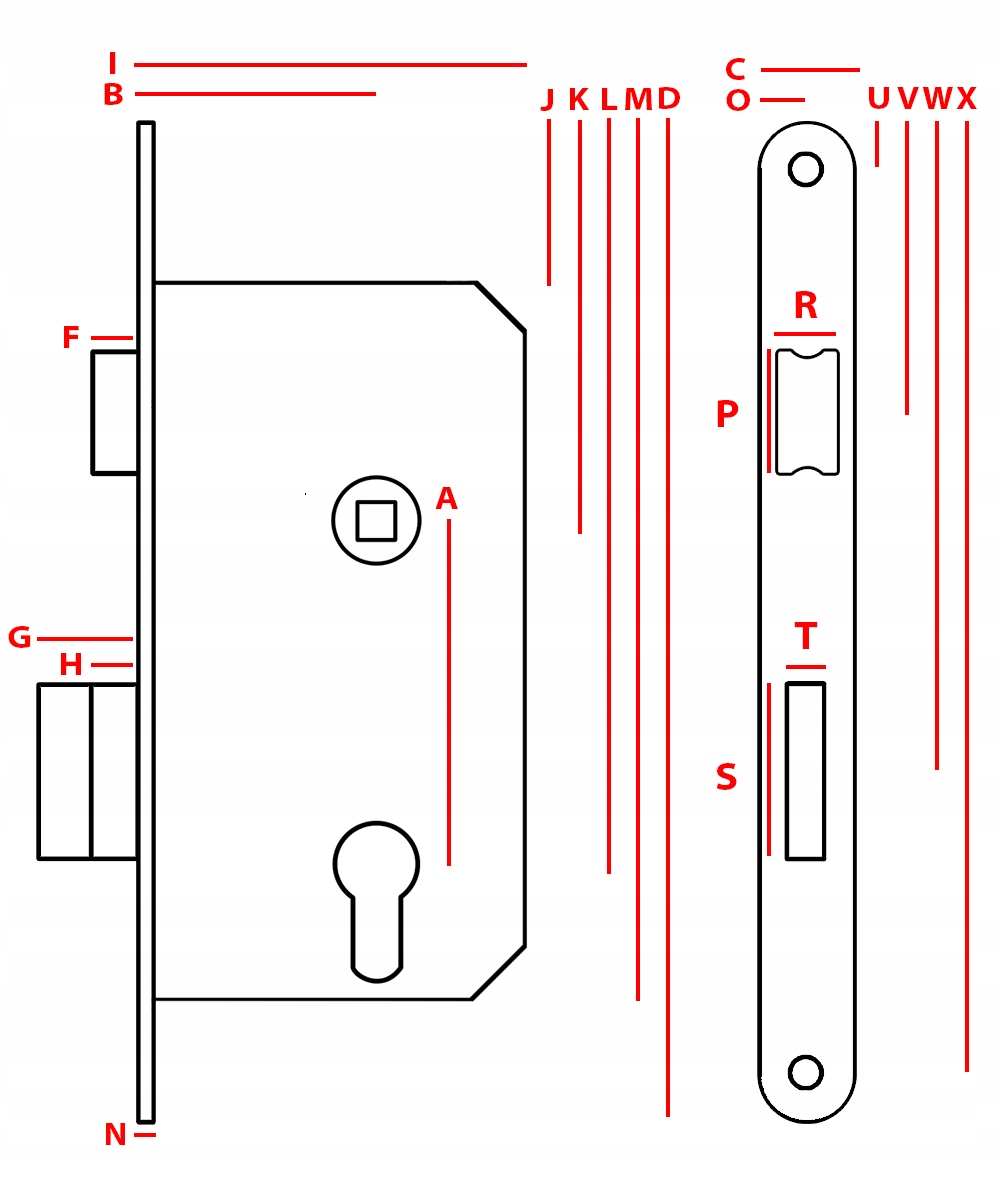

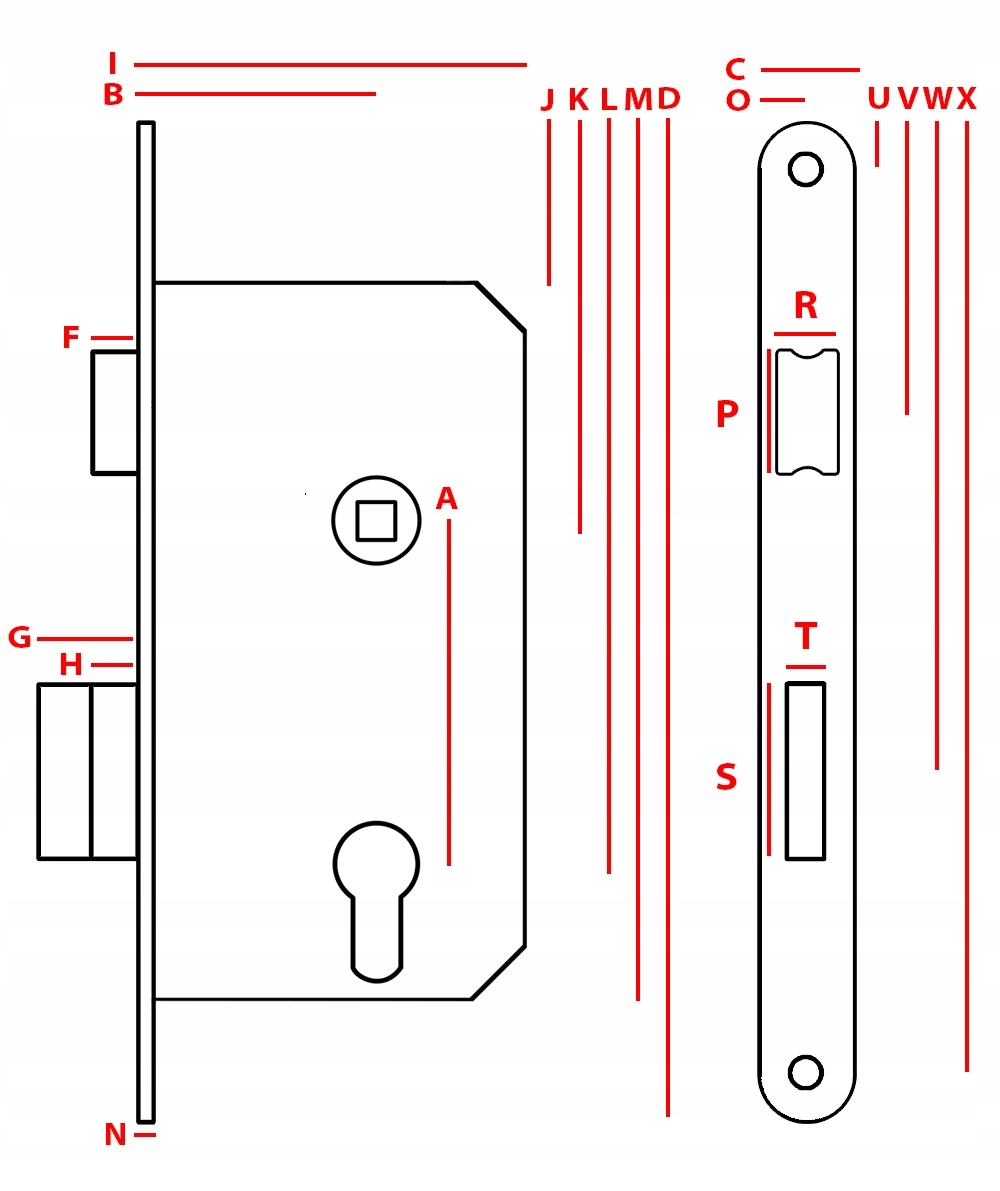

Wymiary:

• I: 81 mm
• B: 50 mm
• F: 10,5 mm
• G: 21 mm
• H: 10,5 mm
• N: 3 mm
• A: 90 mm
• J: 32,5 mm
• K: 83,5 mm
• L: 173,5 mm
• M: 203,5 mm
• D: 235 mm
• C: 20 mm
• O: 10 mm
• U: 12,5 mm
• V: 59 mm
• W: 151,5 mm
• X: 222,5 mm
• R: 12 mm
• P: 25 mm
• T: 8 mm
• S: 37 mm

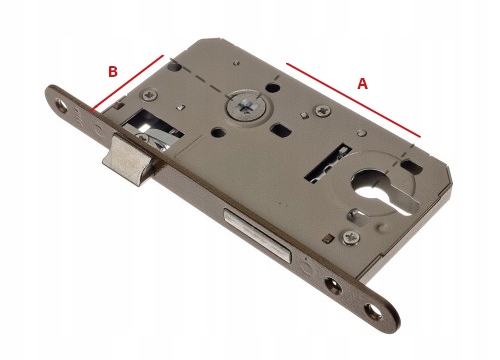

Rozstaw zamka

Podstawowe oznaczenie zamka przy zamkach tzw. podklamkowych (oprócz rygla posiadają także zapadkę, która porusza się za pomocą klamki) tworzą dwie liczby – np. 72/50.

Pierwsza liczba oznacza odległość (A) od osi otworu pod klamkę, do osi otworu pod klucz, wkładkę czy WC, natomiast druga liczba odpowiada odległości (B) od czoła zamka do osi otworu pod klamkę, pod klucz, wkładkę czy WC.

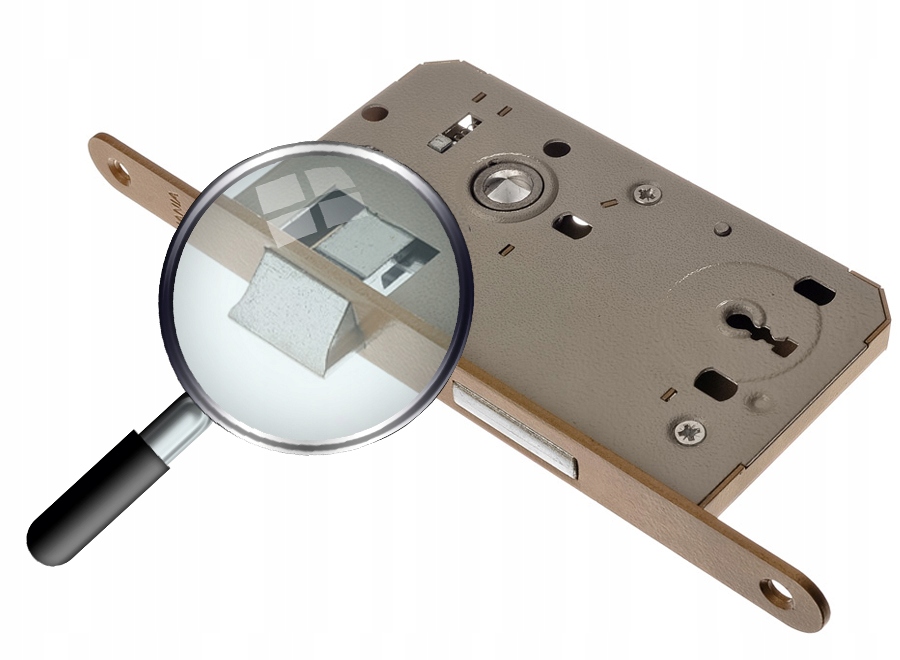

Zamiana z lewego na prawy

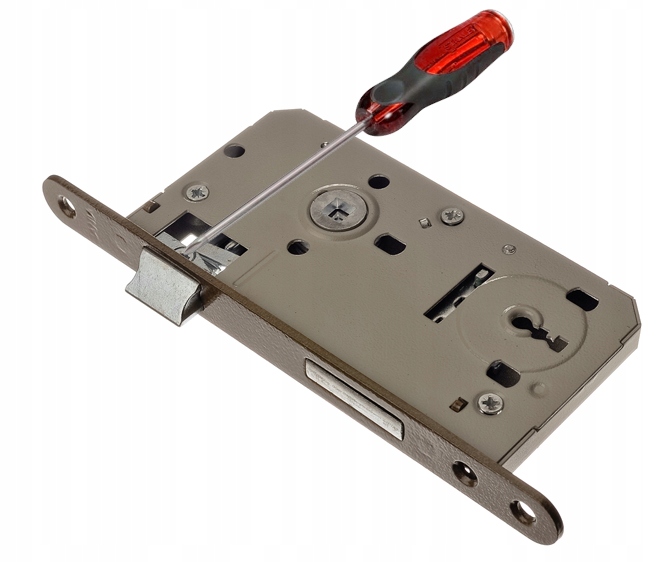

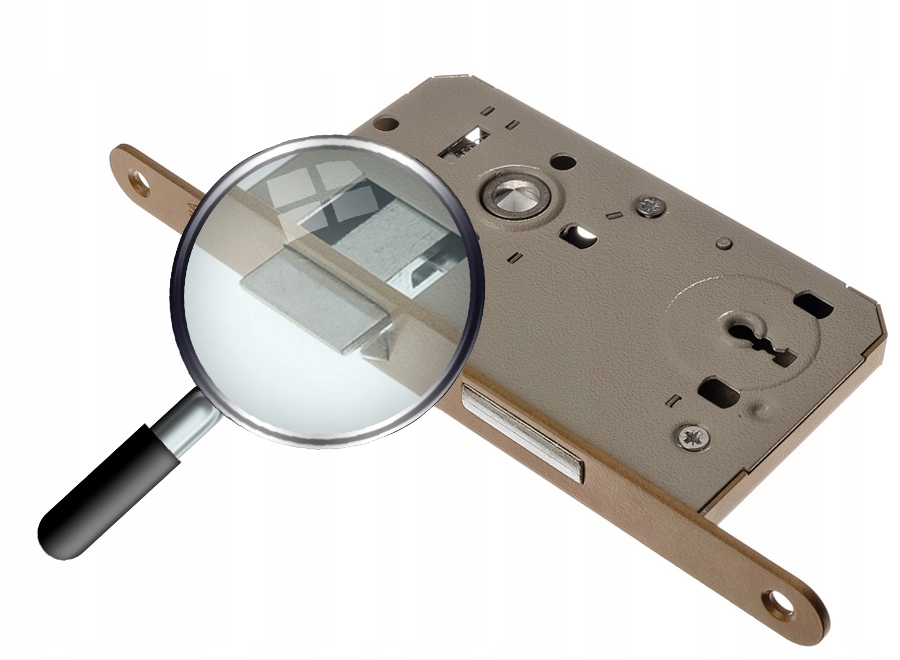

Część zamków w naszej ofercie ma możliwość zamiany zapadki. W tym celu odkręcamy śrubkę mocującą zapadkę do mechanizmu zamka (1), wyciągamy zapadkę (2), zamieniamy jej stronę, a następnie wkręcamy wcześniej wykręconą śrubkę (3).

Należy pamiętać, aby dokładnie i mocno dokręcić śrubkę!

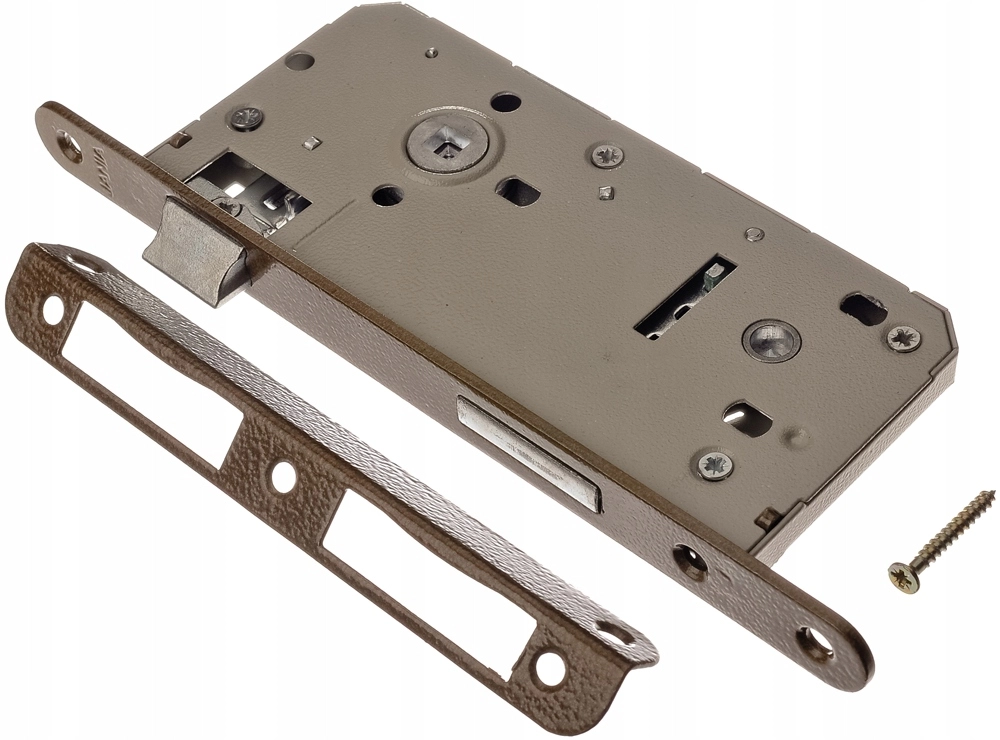

W ZESTAWIE:

• zamek

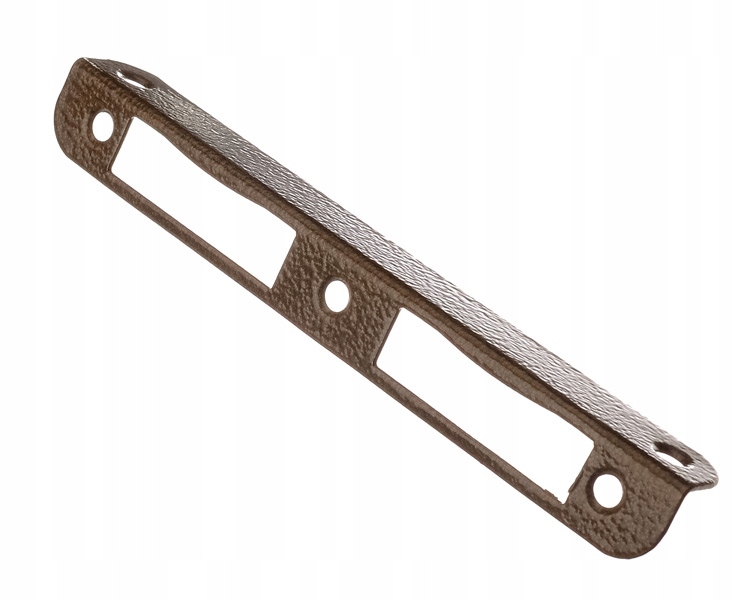

• zaczep

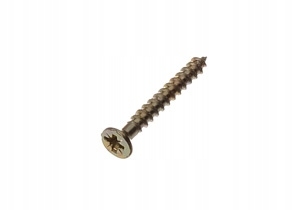

• niezbędne wkręty do montażu
